500 °C
Kritéria výběru
•
teplotní rozsah
•
tepelně izolační vlastnosti,
tepelné ztráty
•
nízká hmotnost, nízká tepelná
kapacita
•
samonosné dílce velkého formátu
připravené k montáži
•
ochrana proti požáru a hluku
Tolerance
rozměrové tolerance standardních desek:
délka a šířka:
± 5 mm
tloušťka:
± 3 mm
Příklad:
teplota v peci:
T
v peci
= 175 °C
zvolená tloušťka stěny: s = 60 mm
z grafu vyplývá:
teplota na vnější
straně stěny:
T
zdi
= 32 °C
tepelné ztráty:
Q = 140 W/m
2
Přířezy
Přířezy jsou vyráběny na žádost
zákazníka podle nákresu.
0,05
Tepelná vodivost
λ
(W/m.K)
0,09
0,07
0,06
0,08
Závislost tepelné vodivosti na teplotě
PROMATHERM
®
-VE 250 (tl. 60 mm)
T
zdi
(°C)
T
uvnitř
(°C)
Tloušťka vyzdívky (mm)
T
okolí
= 20 °C
α
zeďokolí
= 12 W/m
2
K
Diagram prostupu tepla

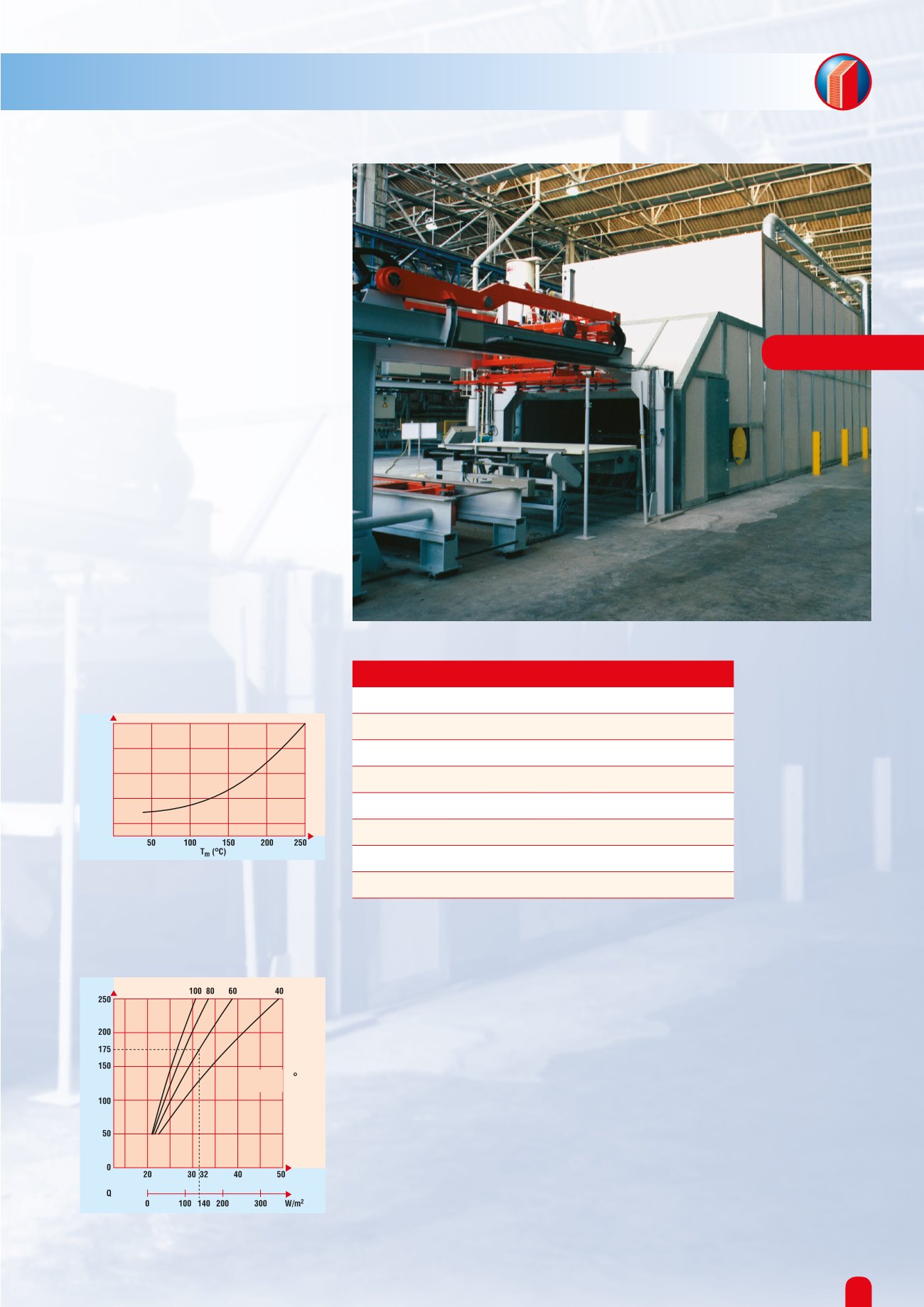

Vyzdívka kontinuální
tunelové sušičky zhotovená
z kompozitních dílců
PROMATHERM
®
-VE 250
Dodávané formáty
Rozměry a hmotnost
Tloušťka krycích desek
6 mm
Standardní rozměry
2500 x 1250 mm
Tloušťka dílce (mm)
Tloušťka jádra (mm) Hmotnost (kg/m
2
)
40
28
15
60
48
18
80
68
21
100
88
24
